平交路口预警方案（16） 【十字路口】（立式一体机[支路预警]）
平交路口预警方案（16）
【十字路口】（立式一体机[支路预警]）
一、 平交十字型路口预警哨兵工作原理
1、 目 标：解决十字型平交路口的行车安全隐患。
2、 场 景：如下图：
（图1：十字型平交路口设备布置图）
3、工作流程
支路场景【针对支路司机行人】 ：
当主路车辆驶近路口时【进入支路雷达检测区】，支路哨兵会向支路车辆和行人发出红色提示信息：“左侧来车、停车观察”并进行“停车观察，注意来车”的语音警示并开启红蓝爆闪灯。
（注：增配一台支路检测雷达可以延长2～3倍的设备在线时长【主支路雷达实现协同】）

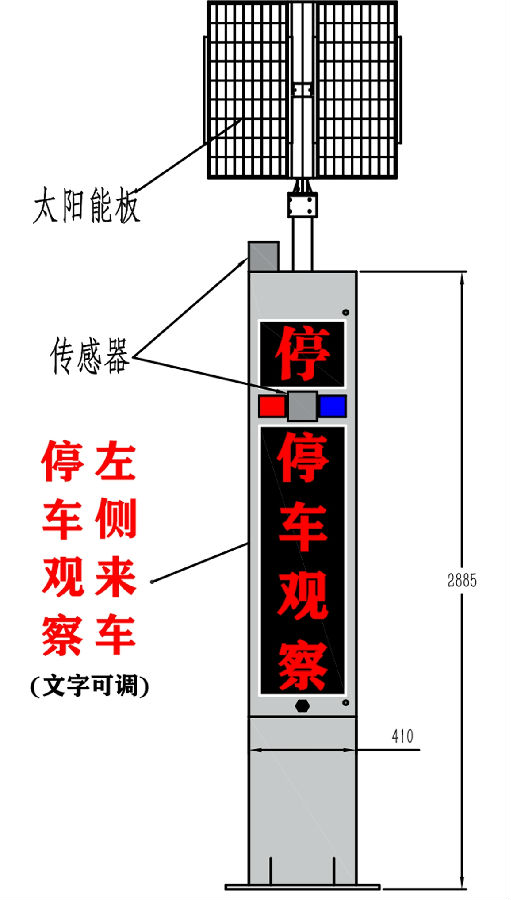

二、 结构示意图
 |
支路哨兵主机（TSCS100FTG） |
三、 配置清单
一、主要设备（A） | |||||
序号 | 产品名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 支路哨兵主机 （立式一体机） | TSCS100FTG | 台 | 2 | 智能订阅型哨兵系统 雷达+文字LED屏+“停”字屏+LoRa组网+支持4G+WiFi+智能订阅 |
二、新能源包（B） | |||||
序号 | 产品名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 新能源包 | —— | 套 | 2 | 根据需要配置 |
注：增配一台支路检测雷达可以延长2～3倍的设备在线时长【主支路雷达实现协同】 | |||||

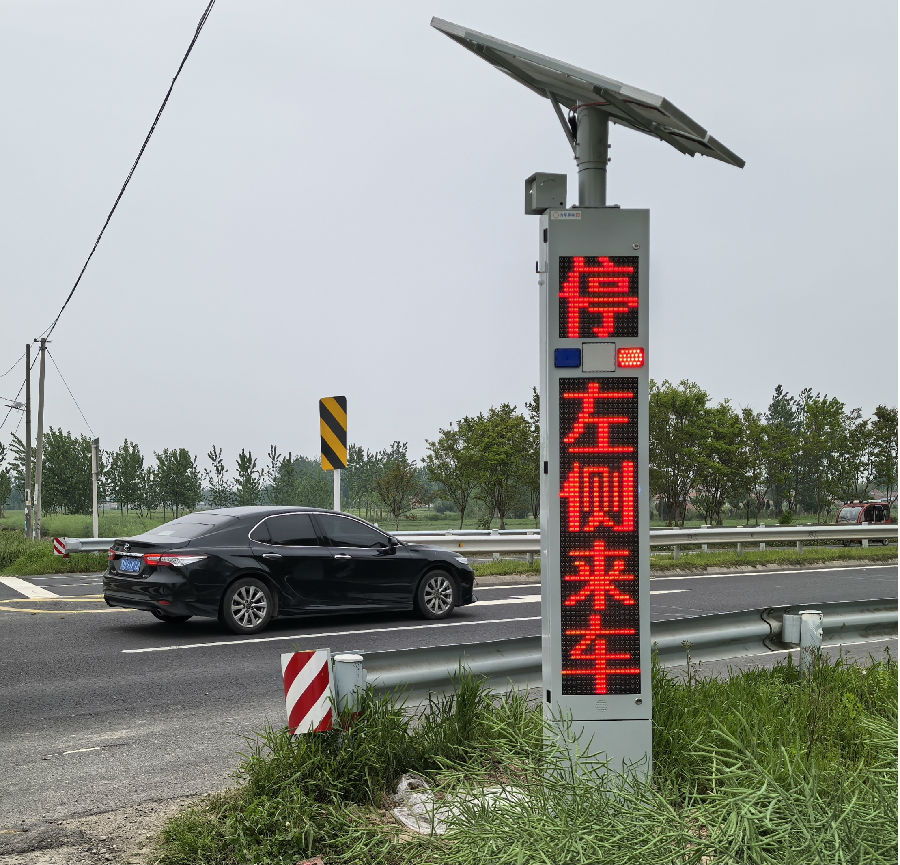

四、 实例图
 |
| 支路哨兵主机（TSCS100FTG） |
