平交路口预警方案（15）【十字路口】（立式一体机[主支路联动预警]）
平交路口预警方案（15）
【十字路口】（立式一体机[主支路联动预警]）
一、 平交十字型路口预警哨兵工作原理
1、 目 标：解决十字型平交路口的行车安全隐患。
2、 场 景：如下图：

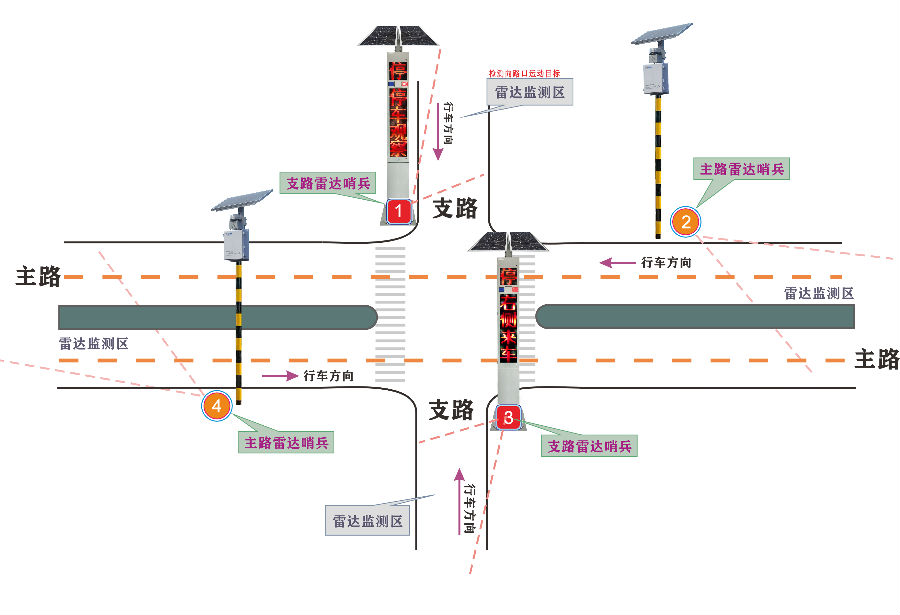

（图1：十字型平交路口设备布置图）
3、工作流程
主路场景【针对主路司机】 ：
当主路车辆和行人行至路口时【进入主路雷达检测区】，主路简易哨兵会开启360°红蓝爆闪灯（预警时间模式可现场设定）。
支路场景【针对支路司机行人】 ：
当支路车辆和行人行至路口时【进入支路雷达检测区】，支路哨兵会向支路车辆和行人发出绿色提示信息：“停车观察、注意来车”并进行“停车观察，注意来车”的语音提示。
当主路有车辆驶向路口，进入主路哨兵雷达检测区，支路哨兵LED屏立即切换成红色警示信息：“左（右）侧来车，停车观察”并进行“左（右）侧来车，停车观察”的语音警示，同时启动红蓝爆闪灯。
二、 结构示意图
 |  |

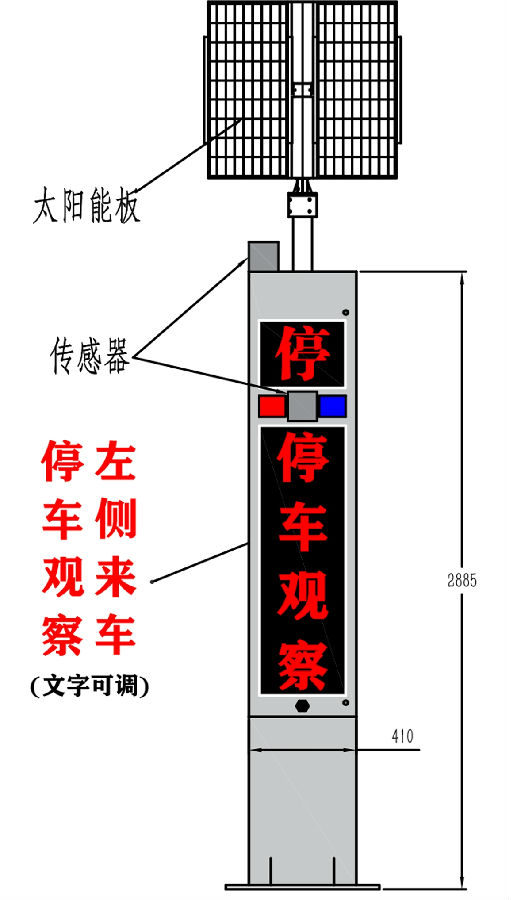

主路简易主机（TSCS100S） | 支路哨兵主机（TSCS100FTG）示意图 |
三、 配置清单
一、主要设备（A） | |||||
序号 | 产品名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 支路哨兵主机 （立式一体机） | TSCS100FTG | 台 | 2 | 智能订阅型哨兵系统 雷达+文字LED屏+“停”字屏+LoRa组网+支持4G+WiFi+智能订阅 |
| 2 | 主路简易哨兵 | TSCS100S | 台 | 2 | 智能订阅型哨兵系统 雷达+爆闪灯+LoRa组网+支持4G+WiFi+智能订阅 |
二、新能源包（B） | |||||
序号 | 产品名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 新能源包 | —— | 套 | 4 | 根据需要配置 |
四、 实例图
 |  |

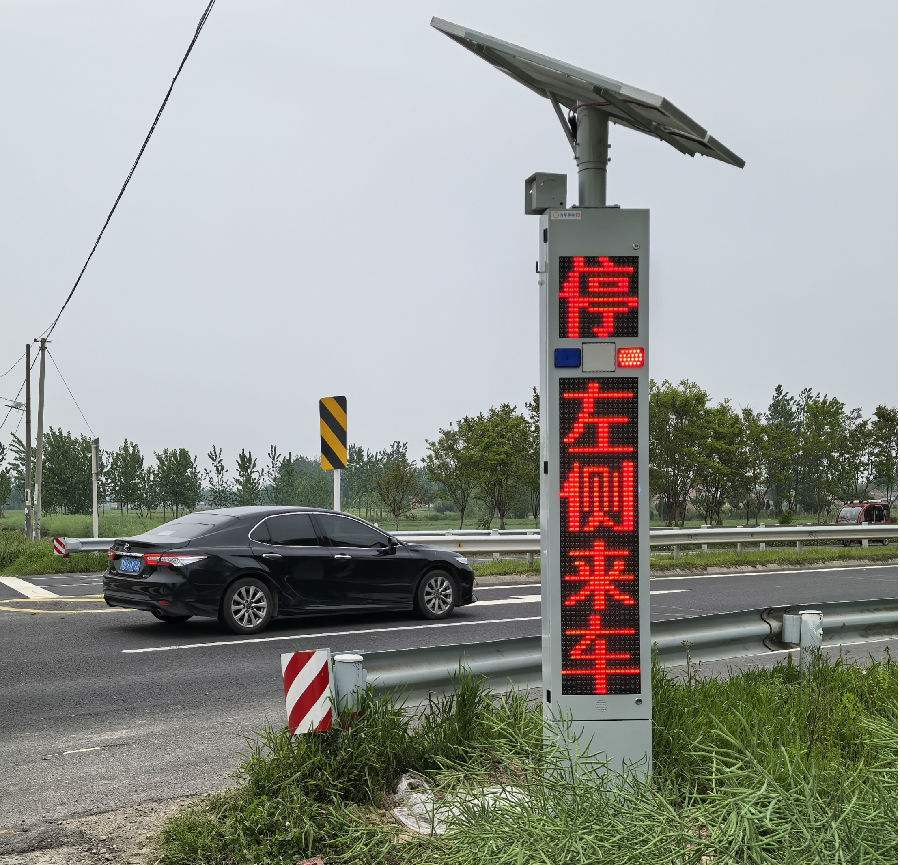

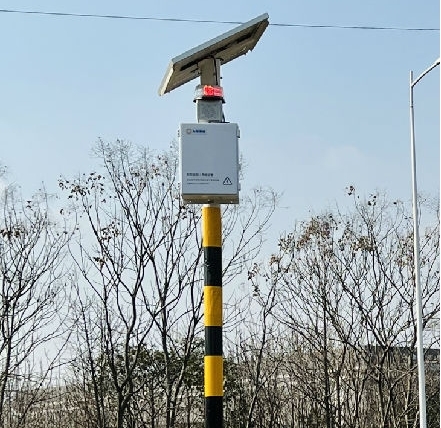

主路简易哨兵（TSCS100S） | 支路哨兵主机（TSCS100FTG） |
