平交路口预警方案（6） 【T型路口隔离带未封闭】（主路竖屏）
平交路口预警方案（6）
【T型路口隔离带未封闭】（主路竖屏）
一、 平交T型路口预警哨兵工作原理
1、 目 标：解决T型平交路口的行车安全隐患。
2、 场 景：如下图：

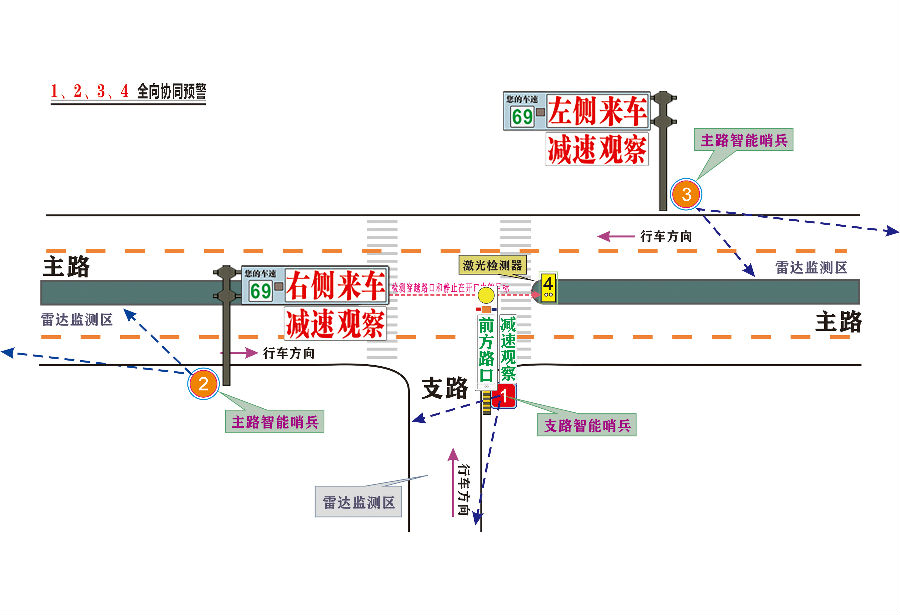

（图1：T字型平交路口设备布置图）
3、工作流程
主路场景【针对主路司机】 ：
当支路无车辆和行人，主路来车时，主路哨兵会向主路车辆发出绿色提示信息：“前方路口，减速慢行”并启动红蓝爆闪灯，同时对主路车辆进行超速警示。
如果此时支路哨兵探测到车辆和行人，主路哨兵会立即发出红色警示信息：“左（右）侧来车，减速观察”，同时启动红蓝爆闪灯并对车辆进行超速警示。
如果道路中央隔离带处的激光检测到车辆或行人，会立即与其它哨兵进行联动，主路哨兵会立即发出红色警示信息：“有车穿越，减速观察”或“出现行人，减速观察”，同时启动红蓝爆闪灯并对车辆进行超速警示。
支路场景【针对支路司机行人】 ：
当支路车辆和行人行至路口时【进入支路雷达检测区】，支路哨兵会向支路车辆和行人发出绿色提示信息：“停车观察”并进行“停车观察，注意来车”的语音提示，同时触发主路哨兵，发出红色警示信息：“左（右）侧来车，减速观察”。
当主路有车辆驶向路口，进入主路哨兵雷达检测区，支路哨兵LED屏立即切换成红色警示信息：“左（右）侧来车，停车让行”并进行“左（右）侧来车，停车让行”的语音警示，同时启动爆闪灯。
如果道路中央隔离带处的激光检测到车辆或行人，会立即与其它哨兵进行联动，支路哨兵会立即发出红色警示信息：“有车穿越，减速观察”或“出现行人，减速观察”，同时启动红蓝爆闪灯并对车辆进行超速警示。
如果采用太阳能供电，须将主、支路哨兵设置为协同模式，如果支路无车辆行人通行，支路哨兵部分警示单元不工作，支路出现车辆行人时再开启，以节约能源和避免扰民。
二、 结构示意图
 |  |

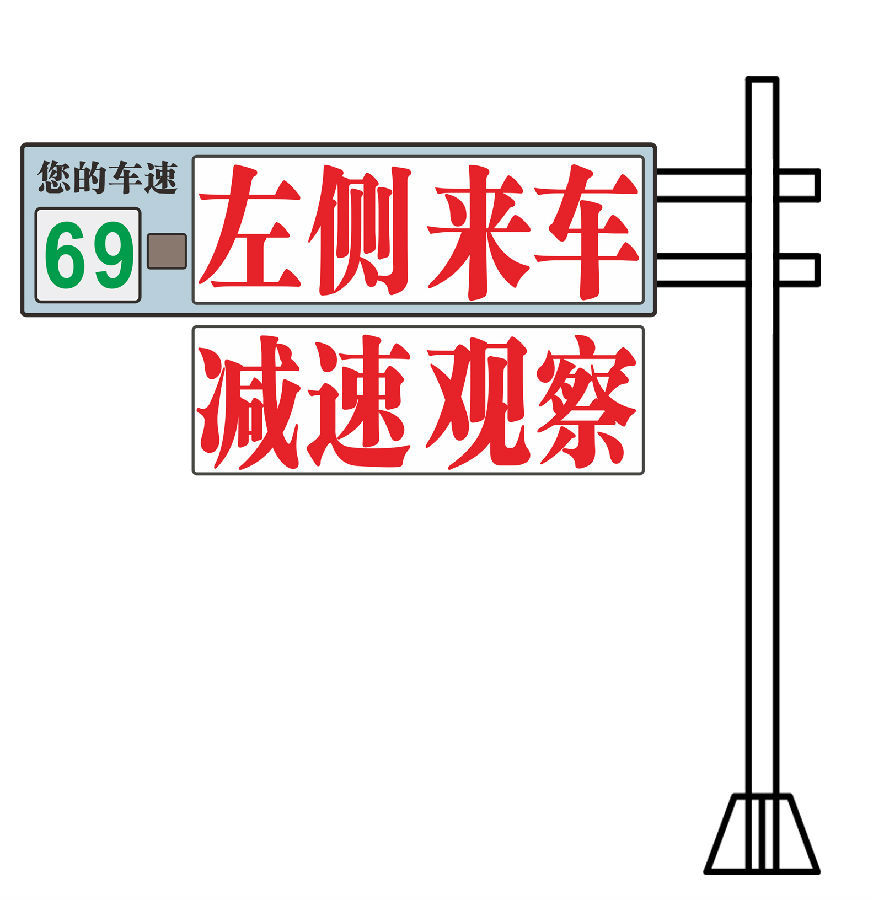

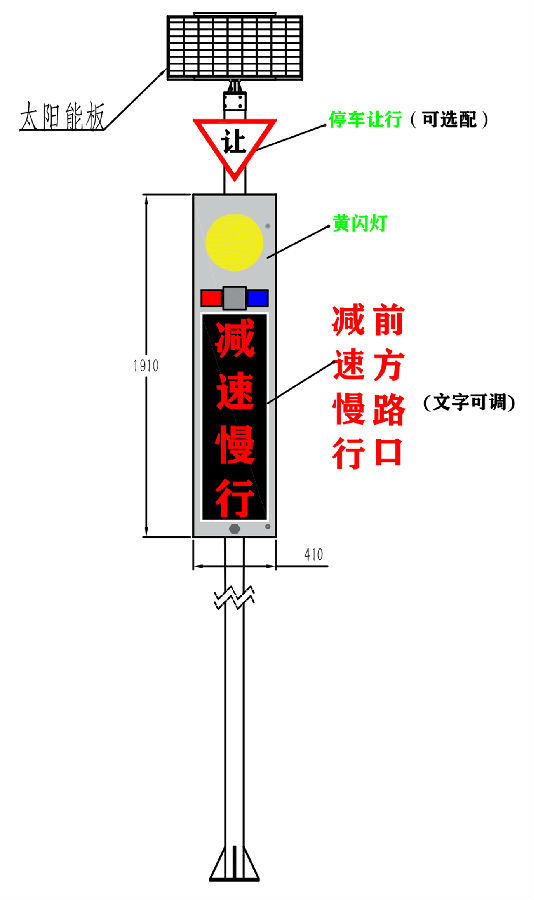

主路哨兵主机（TSCS100DSWL） | 支路哨兵主机（TSCS100DH |
三、 配置清单
一、主要设备（A） | |||||
序号 | 产品名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 支路哨兵主机 | TSCS100DH | 台 | 1 | 智能订阅型哨兵系统 雷达+文字LED屏+黄闪灯+LoRa组网+支持4G+WiFi+智能订阅 |
| 2 | 主路哨兵主机 | TSCS100DSWL | 台 | 2 | 智能订阅型哨兵系统 雷达+文字LED屏+速度屏+LoRa组网+支持4G+WiFi+智能订阅 |
| 3 | 激光检测器 | LS-TCQ20 | 台 | 1 | 双束激光，中间隔离带左拐穿越车辆行人检测 |
二、新能源包（B） | |||||
序号 | 产品名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 新能源包 | —— | 套 | 4 | 根据需要配置 |
四、 实例图
 |  |

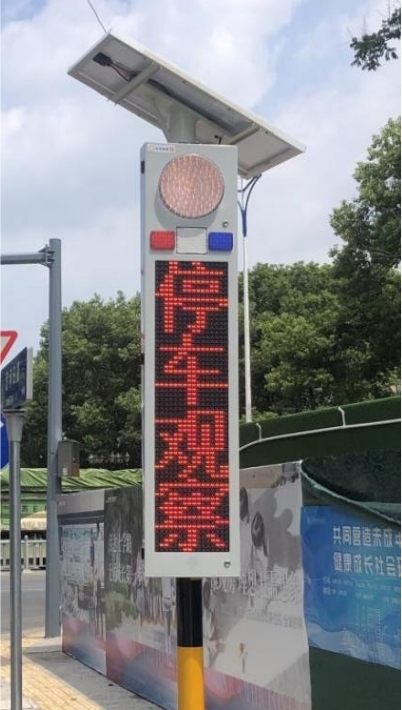

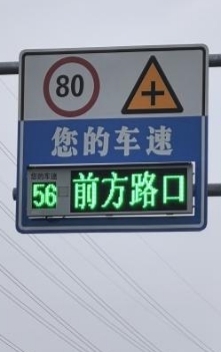

主路哨兵主机（TSCS100DSWL） | 支路哨兵主机（TSCS100DH） |
 | |

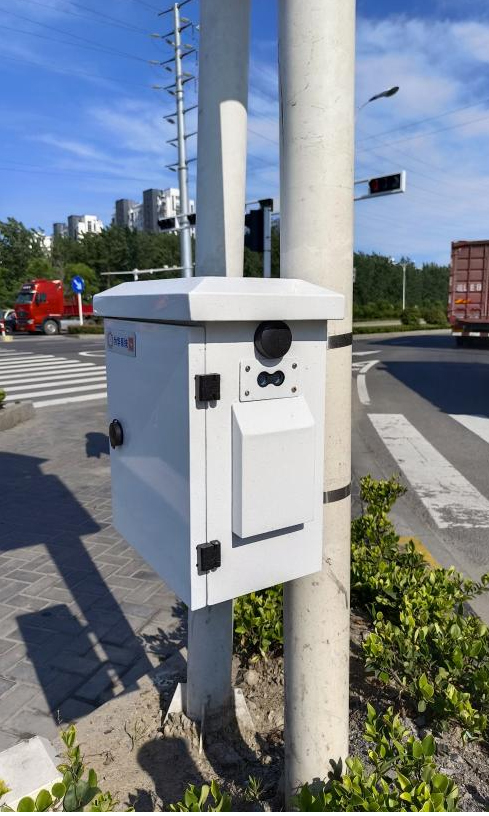

激光检测器（LS-TCQ20） |
