路口智能哨兵设备立杆定位指南

1. 设备定位应尽量选在“视野好”的地方，保证支路、主路上的行人、非机动车、机动车驾驶员能够在较远距离上直观看到哨兵LED屏显示内容；

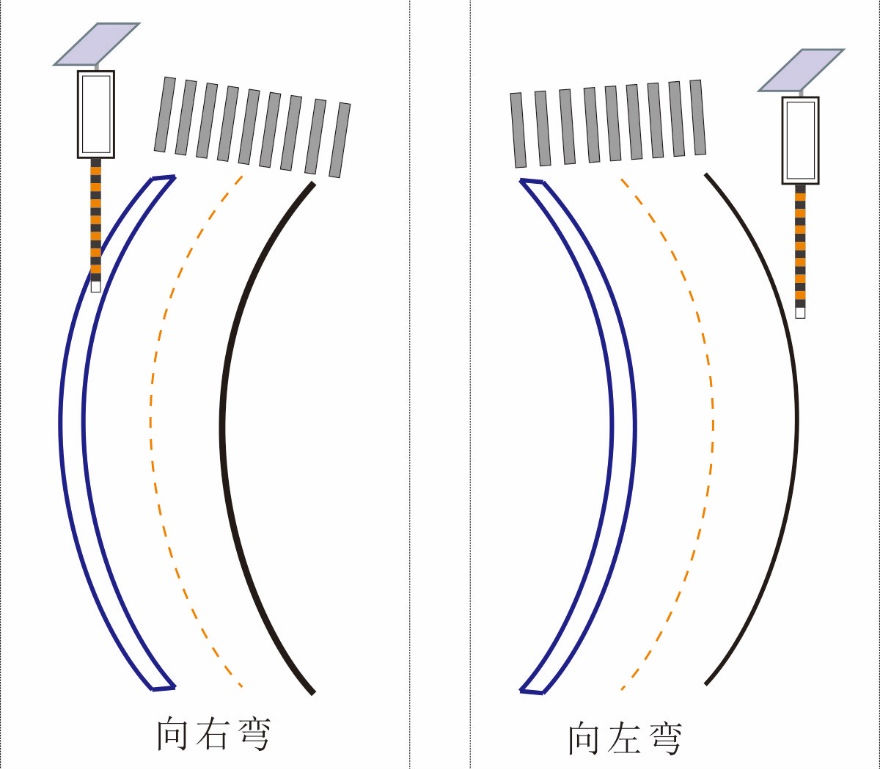

2. 弯道路口处主路设备立杆定位原则：①向右弯道且中间有1.5米以上宽度隔离带的尽量安装在中间隔离带上，保证视野最佳； ②向左弯道，应尽量安装在路侧的最佳位置；示意图如下：

3. 中间有隔离带的路口应充分考虑隔离带的宽度是否满足LED屏尺寸边框距路肩的要求（应≥0.5米为宜）；安装位置距雷达触发的距离应满足能够看清支路屏的显示文字为宜；

4. 警示屏外边框距离路肩（路崖）应 ≥ 0.5米、 ≤1.3米；但缩进距离尽量不要超过1.0米；

5. 一般杆件地面以上高度为3.5～4.0米（杆件直埋的情况下，地埋部分不计）；安装竖屏时，应考虑竖屏底端距地面的安全距离（≥ 1.8米），适当考虑更换杆件或调整杆件高度；

6. 立杆规格——高度：3000～4000mm；直径：114mm；厚度：3～5mm 镀锌或喷塑杆，使用其它规格杆件需与厂家联系定制底部法兰盘，否则可能管径不匹配导致无法安装；

7. 使用太阳能供电，须尽量在无阳光遮挡处定点位，有的位置有部分树枝遮挡应予清除；所选立杆点位应尽量选在不需要砍伐树木等有价绿植处；涉及到路边居民的要充分协商好；

8. 在支路上安装设备且支路较宽时，雷达哨兵主机应尽量安装在支路右侧，特殊情况下（如满足视野良好、光照条件好、雷达探测无遮挡、无变压器等有强电磁场设备地点）；

9. 立杆定位应充分考虑雷达电磁波被遮挡造成的衰减或干扰；

10. 点位定好以后，在施工前应与业主及相关专业人员确认。

11. 路口示意图：

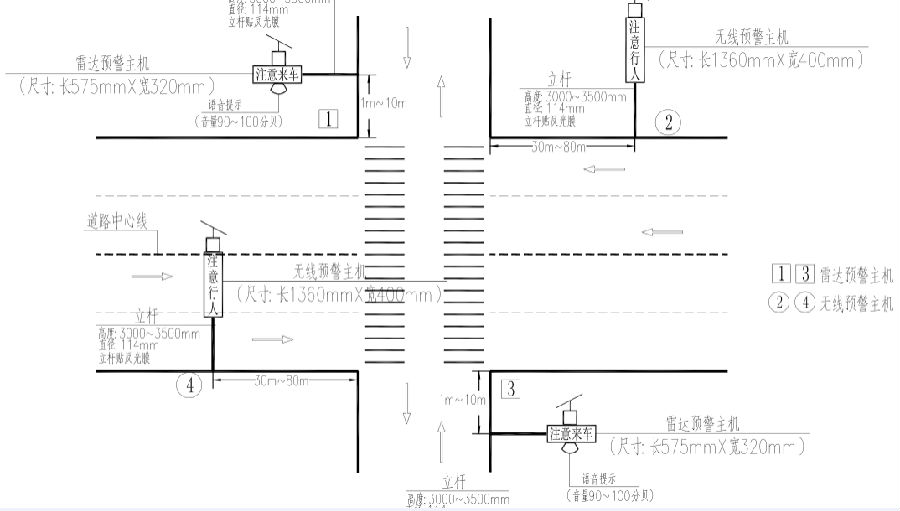

（十字路口配置图）

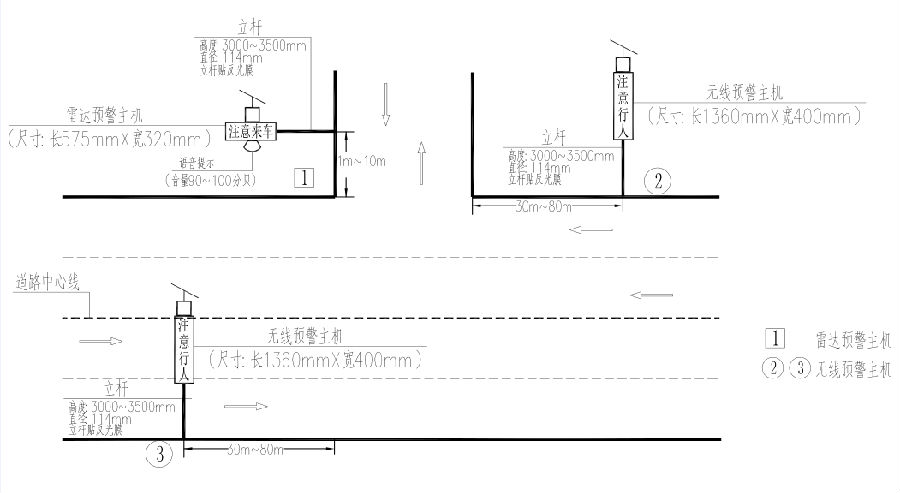

（T型路口配置图）

为华系统有限公司

2020年3月
